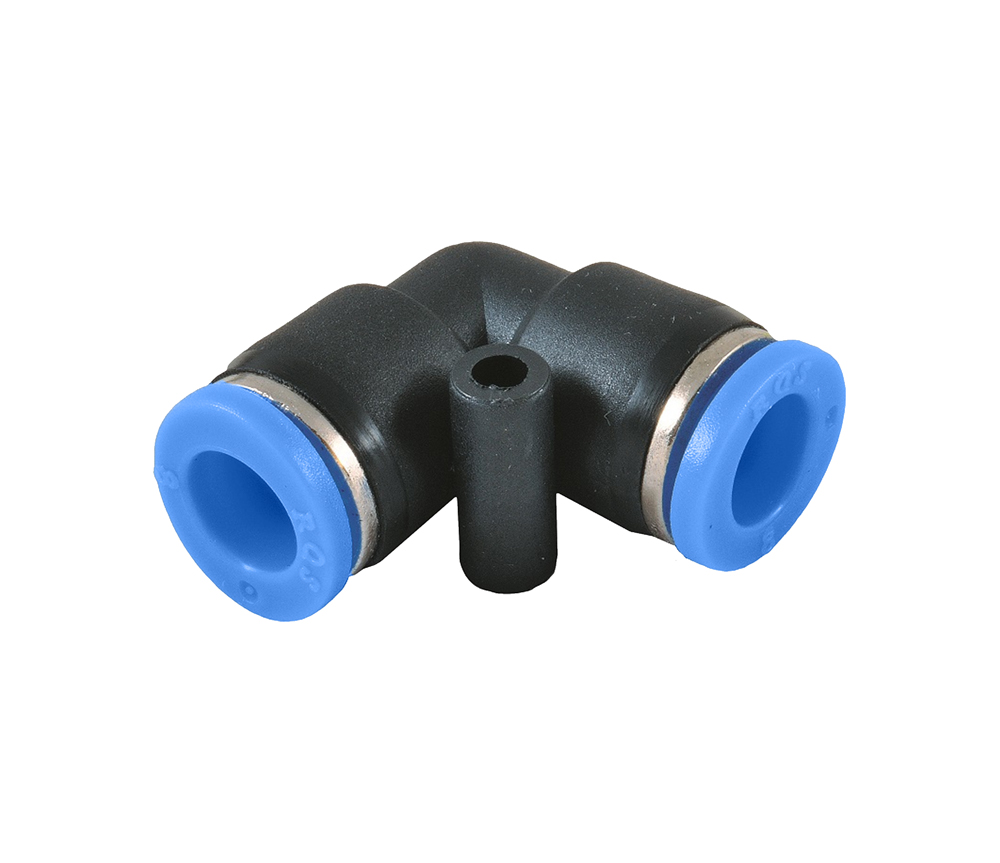

Kolanko wtykowe na wąż 10 mm tworzywo sztuczne

Kolanko wtykowe do węża 10 mm do instalacji pneumatycznych

Kolanko wtykowe do węża 10 mm to kątowe złącze pneumatyczne przeznaczone do łączenia elastycznych przewodów PU, PA i PE o średnicy zewnętrznej 10 mm. Sprawdza się w instalacjach sprężonego powietrza, szczególnie tam, gdzie przewód trzeba poprowadzić pod kątem lub zmieścić połączenie w ograniczonej przestrzeni.

Złącze wtykowe pozwala szybko podłączyć przewód bez użycia narzędzi. Wystarczy równo docięty i nieodkształcony koniec węża wsunąć w otwór montażowy do wyczuwalnego oporu. Automatyczna blokada utrzymuje przewód w złączce, a wypięcie jest możliwe po dociśnięciu pierścienia zwalniającego.

Najważniejsze zalety produktu

• kolanko wtykowe do przewodów pneumatycznych o średnicy zewnętrznej 10 mm,
• przeznaczone do elastycznych węży PU, PA i PE,
• szybki montaż przewodu przez wciśnięcie w złączkę,
• automatyczna blokada po wsunięciu przewodu,
• wypięcie przewodu po dociśnięciu pierścienia zwalniającego,
• eliptyczny kształt pierścienia ułatwiający obsługę w ciasnych miejscach,
• korpus z trwałego tworzywa PBT i elementy metalowe z mosiądzu niklowanego,
• maksymalne ciśnienie robocze 10 bar.

Gdzie sprawdzi się kolanko wtykowe do węża 10 mm?

• instalacje pneumatyczne ze sprężonym powietrzem,
• podłączanie przewodów PU, PA i PE o średnicy zewnętrznej 10 mm,
• miejsca, w których przewód musi być poprowadzony pod kątem,
• rozdzielacze, zawory, siłowniki i aparatura pneumatyczna,
• maszyny produkcyjne, montażowe i pakujące,
• stanowiska serwisowe, techniczne i warsztatowe,
• układy, w których ważny jest szybki montaż i demontaż przewodu.

Kolanko wtykowe do węża 10 mm sprawdzi się wtedy, gdy potrzebne jest szybkie i szczelne połączenie przewodu pneumatycznego z elementem instalacji oraz wygodne ukierunkowanie węża w ograniczonej przestrzeni.

Podstawowe parametry techniczne

• typ produktu: kolanko wtykowe / złącze wtykowe kątowe,
• przeznaczenie: przewód pneumatyczny o średnicy zewnętrznej 10 mm,
• zalecane przewody: poliuretan PU, poliamid PA, polietylen PE,
• materiał korpusu: tworzywo PBT,
• elementy metalowe: mosiądz niklowany,
• maksymalne ciśnienie robocze: 10 bar,
• temperatura robocza: od -0°C do +60°C,
• sposób podłączenia przewodu: połączenie wtykowe,
• blokada przewodu: automatyczna po wsunięciu węża,
• odblokowanie przewodu: po dociśnięciu pierścienia zwalniającego,
• medium: sprężone powietrze,
• zgodność: PED 2014/68/UE, dyrektywa 2011/65/UE.

Co sprawdzić przed zakupem kolanka wtykowego?

Przed zakupem upewnij się, że przewód ma średnicę zewnętrzną 10 mm. W złączkach wtykowych do przewodów PU, PA i PE kluczowy jest wymiar zewnętrzny węża, ponieważ to on decyduje o prawidłowym osadzeniu przewodu w mechanizmie blokującym. Sprawdź również, czy instalacja pracuje w zakresie do 10 bar i temperaturze od -0°C do +60°C.

Dlaczego warto wybrać kolanko wtykowe z PBT i mosiądzu niklowanego?

Kolanko wtykowe do węża 10 mm ułatwia montaż instalacji pneumatycznej tam, gdzie przewód nie powinien wychodzić prosto z elementu układu. Kątowa konstrukcja pozwala lepiej poprowadzić wąż, ograniczyć naprężenia i uporządkować przewody przy zaworach, siłownikach, rozdzielaczach lub innych elementach pneumatyki.

Tworzywo PBT zapewnia trwałość korpusu, a niklowane elementy metalowe zwiększają odporność na korozję i ograniczają gromadzenie się zabrudzeń. Eliptyczny pierścień zwalniający ułatwia wypinanie przewodu, zwłaszcza w ciasnych miejscach montażowych.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Dobierz złączkę do średnicy zewnętrznej przewodu. Ten model jest przeznaczony do węża pneumatycznego PU lub PA o średnicy zewnętrznej 10 mm. Nie należy dobierać tej złączki na podstawie średnicy wewnętrznej przewodu.

Jak zamontować przewód w kolanku wtykowym?

Końcówka przewodu powinna być równo obcięta, czysta i nie spłaszczona. Wsuń przewód w otwór złączki i dociśnij do wyczuwalnego oporu. Po podaniu powietrza sprawdź szczelność połączenia. Aby wyjąć przewód, dociśnij pierścień zwalniający i przytrzymaj go podczas wyciągania węża.

Najczęstsze błędy użytkowników

• dobór złączki do niewłaściwej średnicy przewodu,
• pomylenie średnicy zewnętrznej z wewnętrzną przy przewodach PU, PA i PE,
• wsunięcie nierówno obciętego lub spłaszczonego końca przewodu,
• niedociśnięcie przewodu do wyczuwalnego oporu,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza zakresem temperatury od -0°C do +60°C,
• wyciąganie przewodu bez dociśnięcia pierścienia zwalniającego.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje kolanko wtykowe 10 mm?
Kolanko pasuje do przewodów pneumatycznych PU, PA i PE o średnicy zewnętrznej 10 mm.

Czy wymiar 10 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku tej złączki wtykowej 10 mm oznacza średnicę zewnętrzną przewodu.

Jak zamontować przewód w złączce?
Równo obcięty koniec przewodu należy wsunąć w złączkę i docisnąć do wyczuwalnego oporu. Blokada uruchamia się automatycznie.

Jak wypiąć przewód ze złączki?
Aby wyjąć przewód, należy docisnąć pierścień zwalniający znajdujący się wokół przewodu i przytrzymać go podczas wyciągania węża.

Z jakiego materiału wykonane jest kolanko?
Korpus wykonany jest z tworzywa PBT, a elementy metalowe z mosiądzu niklowanego.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 10 bar.

Jaka jest temperatura pracy złączki?
Temperatura robocza wynosi od -0°C do +60°C.

Czy złączka wymaga narzędzi do podłączenia przewodu?
Nie, przewód podłącza się przez wciśnięcie w otwór złączki. Ważne jest równe obcięcie końcówki przewodu i dociśnięcie jej do oporu.
