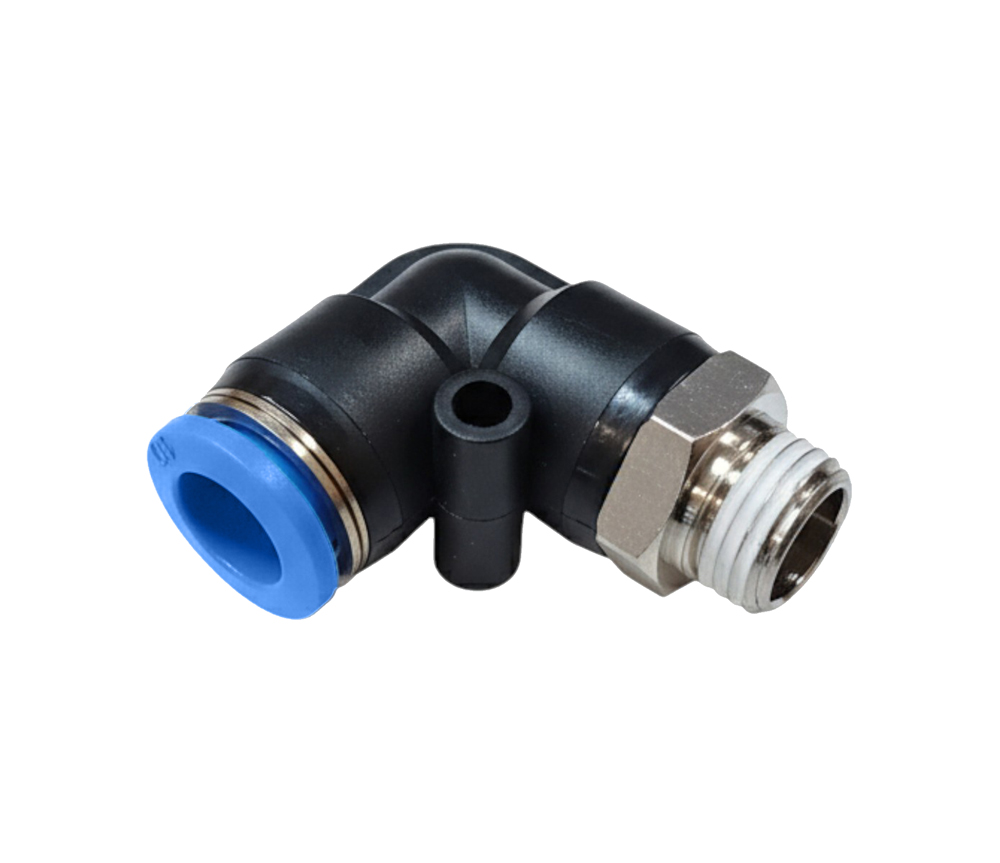

Kolanko wtykowe na wąż 12 mm z gwintem zewnętrznym 3/8"

Kolanko wtykowe do węża 12 mm z gwintem zewnętrznym 3/8"

Kolanko wtykowe do węża 12 mm z gwintem zewnętrznym 3/8" to kątowe złącze pneumatyczne przeznaczone do łączenia elastycznych przewodów PU, PA i PE o średnicy zewnętrznej 12 mm z elementami instalacji sprężonego powietrza. Dzięki konstrukcji kątowej pozwala wygodnie poprowadzić przewód w miejscach, gdzie brakuje przestrzeni na proste wyprowadzenie węża.

Złącze wtykowe umożliwia szybki montaż przewodu bez użycia narzędzi. Równo obcięty i nieodkształcony koniec węża należy wsunąć w otwór złączki do wyczuwalnego oporu. Automatyczna blokada utrzymuje przewód w złączu, a jego wypięcie jest możliwe po dociśnięciu niebieskiego pierścienia zwalniającego.

Najważniejsze zalety produktu

• kolanko wtykowe do przewodów pneumatycznych o średnicy zewnętrznej 12 mm,
• gwint zewnętrzny 3/8" do montażu w odpowiednim gnieździe gwintowanym,
• kątowa konstrukcja ułatwiająca prowadzenie przewodu w trudno dostępnych miejscach,
• automatyczna blokada przewodu po wsunięciu w złączkę,
• odblokowanie przewodu po dociśnięciu niebieskiego pierścienia,
• eliptyczny pierścień ułatwiający wypinanie przewodu w ciasnych przestrzeniach,
• korpus z trwałego tworzywa PBT i elementy metalowe z mosiądzu niklowanego,
• gwint z powłoką teflonową, bez potrzeby dodatkowego uszczelniania przy dokręcaniu.

Gdzie sprawdzi się kolanko wtykowe 12 mm GZ 3/8"?

• instalacje pneumatyczne ze sprężonym powietrzem,
• podłączanie przewodów PU, PA i PE o średnicy zewnętrznej 12 mm,
• miejsca, w których przewód trzeba poprowadzić pod kątem,
• podłączanie aparatury pneumatycznej, zaworów, rozdzielaczy i siłowników,
• maszyny produkcyjne, montażowe i pakujące,
• stanowiska serwisowe, techniczne i warsztatowe,
• układy wymagające szybkiego montażu i demontażu przewodu bez narzędzi.

Kolanko wtykowe do węża 12 mm z gwintem zewnętrznym 3/8" sprawdzi się wtedy, gdy potrzebne jest szybkie, szczelne i uporządkowane połączenie przewodu pneumatycznego z elementem instalacji, szczególnie w miejscach o ograniczonej przestrzeni montażowej.

Podstawowe parametry techniczne

• typ produktu: kolanko wtykowe / złącze wtykowe kątowe,
• przeznaczenie: przewód pneumatyczny o średnicy zewnętrznej 12 mm,
• typ przyłącza gwintowanego: gwint zewnętrzny,
• rozmiar gwintu: 3/8",
• zalecane przewody: poliuretan PU, poliamid PA, polietylen PE,
• materiał korpusu: tworzywo PBT,
• elementy metalowe: mosiądz niklowany,
• uszczelnienie gwintu: powłoka teflonowa,
• maksymalne ciśnienie robocze: 10 bar,
• temperatura robocza: od 0°C do +60°C,
• sposób podłączenia przewodu: połączenie wtykowe,
• blokada przewodu: automatyczna po wsunięciu węża,
• odblokowanie przewodu: po dociśnięciu pierścienia zwalniającego,
• medium: sprężone powietrze,
• zgodność: PED 2014/68/UE oraz RoHS 2011/65/UE,
• kategoria: akcesoria pneumatyczne / złączki wtykowe.

Co sprawdzić przed zakupem kolanka wtykowego?

Przed zakupem upewnij się, że przewód ma średnicę zewnętrzną 12 mm, a element instalacji ma gwint wewnętrzny pasujący do gwintu zewnętrznego 3/8". W złączkach wtykowych do przewodów PU, PA i PE kluczowy jest wymiar zewnętrzny przewodu, ponieważ to on decyduje o prawidłowym osadzeniu w mechanizmie blokującym. Sprawdź także, czy instalacja pracuje w zakresie do 10 bar i temperaturze od 0°C do +60°C.

Dlaczego warto wybrać kolanko wtykowe z PBT i mosiądzu niklowanego?

Kolanko wtykowe 12 mm GZ 3/8" ułatwia montaż instalacji pneumatycznej w miejscach, gdzie przewód powinien być poprowadzony pod kątem. Kątowa konstrukcja pomaga ograniczyć naprężenia przewodu, poprawia uporządkowanie instalacji i ułatwia podłączenie osprzętu w trudno dostępnych punktach.

Tworzywo PBT zapewnia trwałość korpusu, a niklowane elementy metalowe zwiększają odporność na korozję i ograniczają gromadzenie się zabrudzeń. Powłoka teflonowa na gwincie pozwala zamontować złączkę bez dodatkowego uszczelniania, co przyspiesza pracę i zmniejsza ryzyko błędu montażowego.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Dobierz złączkę do średnicy zewnętrznej przewodu oraz rozmiaru gwintu w elemencie instalacji. Ten model jest przeznaczony do przewodów PU, PA i PE o średnicy zewnętrznej 12 mm oraz do gniazd z gwintem wewnętrznym pasującym do gwintu zewnętrznego 3/8".

Jak zamontować przewód w kolanku wtykowym?

Końcówka przewodu powinna być równo obcięta, czysta i nie spłaszczona. Wsuń przewód w otwór złączki i dociśnij do wyczuwalnego oporu. Po uruchomieniu instalacji sprawdź szczelność połączenia. Aby wyjąć przewód, dociśnij pierścień zwalniający i przytrzymaj go podczas wyciągania węża.

Najczęstsze błędy użytkowników

• dobór złączki do średnicy wewnętrznej zamiast zewnętrznej przewodu,
• zastosowanie przewodu o innym wymiarze niż 12 mm zewnętrznie,
• wsunięcie nierówno obciętego lub spłaszczonego końca przewodu,
• niedociśnięcie przewodu do wyczuwalnego oporu,
• dobór niewłaściwego rozmiaru gwintu,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza zakresem temperatury od 0°C do +60°C,
• wyciąganie przewodu bez dociśnięcia pierścienia zwalniającego.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje kolanko wtykowe 12 mm?
Kolanko pasuje do przewodów pneumatycznych PU, PA i PE o średnicy zewnętrznej 12 mm.

Czy wymiar 12 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku tej złączki wtykowej 12 mm oznacza średnicę zewnętrzną przewodu.

Jaki gwint ma ta złączka?
Produkt ma gwint zewnętrzny 3/8".

Czy gwint trzeba dodatkowo uszczelniać?
Gwint ma naniesioną powłokę teflonową, dlatego nie wymaga dodatkowego uszczelniania przy dokręcaniu.

Jak zamontować przewód w złączce?
Równo obcięty koniec przewodu należy wsunąć w złączkę i docisnąć do wyczuwalnego oporu. Blokada uruchamia się automatycznie.

Jak wypiąć przewód ze złączki?
Aby wyjąć przewód, należy docisnąć pierścień zwalniający znajdujący się wokół przewodu i przytrzymać go podczas wyciągania węża.

Z jakiego materiału wykonane jest kolanko?
Korpus wykonany jest z tworzywa PBT, a elementy metalowe z mosiądzu niklowanego.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 10 bar.
