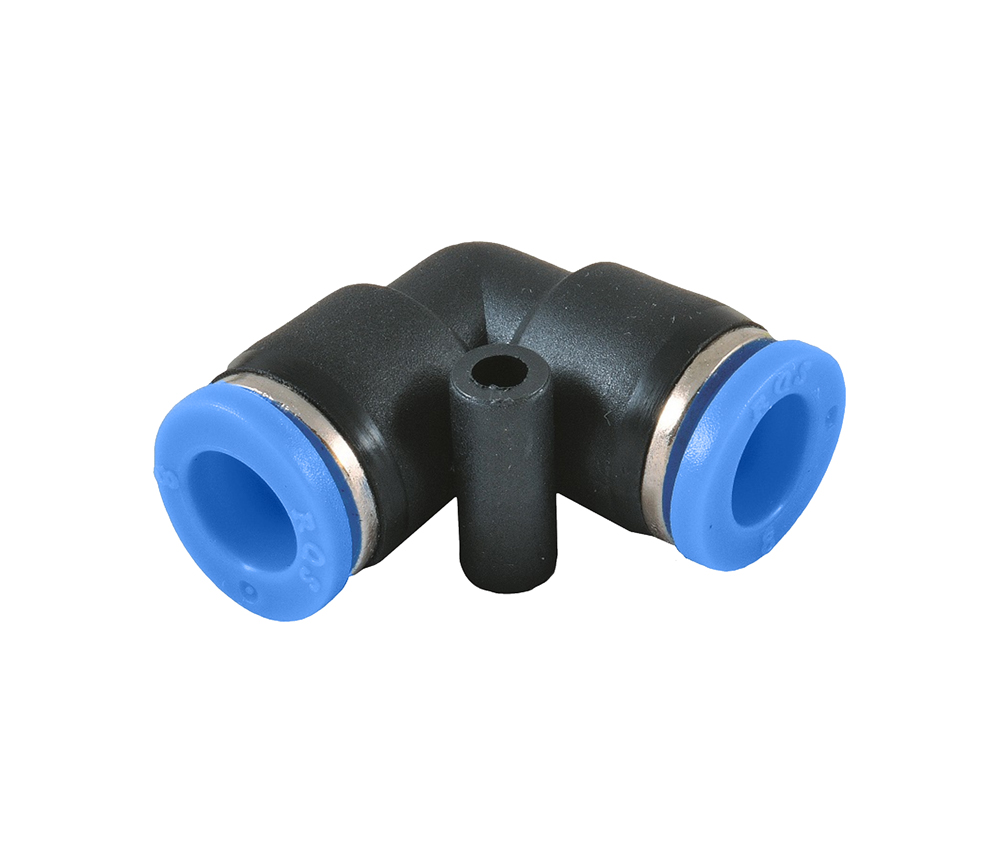

Kolanko wtykowe na wąż 8 mm tworzywo sztuczne

Kolanko wtykowe do węża 8 mm do instalacji pneumatycznych

Kolanko wtykowe do węża 8 mm to kątowe złącze pneumatyczne przeznaczone do łączenia elastycznych przewodów PU, PA i PE o średnicy zewnętrznej 8 mm. Sprawdza się w instalacjach sprężonego powietrza, szczególnie tam, gdzie przewód trzeba poprowadzić pod kątem lub zmieścić połączenie w ograniczonej przestrzeni.

Złącze wtykowe pozwala szybko podłączyć przewód bez użycia narzędzi. Wystarczy równo docięty i nieodkształcony koniec węża wsunąć w otwór montażowy do wyczuwalnego oporu. Automatyczna blokada utrzymuje przewód w złączce, a wypięcie jest możliwe po dociśnięciu pierścienia zwalniającego.

Najważniejsze zalety produktu

• kolanko wtykowe do przewodów pneumatycznych o średnicy zewnętrznej 8 mm,
• przeznaczone do elastycznych węży PU, PA i PE,
• szybki montaż przewodu przez wciśnięcie w złączkę,
• automatyczna blokada po wsunięciu przewodu,
• wypięcie przewodu po dociśnięciu pierścienia zwalniającego,
• eliptyczny kształt pierścienia ułatwiający obsługę w ciasnych miejscach,
• korpus z trwałego tworzywa PBT i elementy metalowe z mosiądzu niklowanego,
• maksymalne ciśnienie robocze 10 bar.

Gdzie sprawdzi się kolanko wtykowe do węża 8 mm?

• instalacje pneumatyczne ze sprężonym powietrzem,
• podłączanie przewodów PU, PA i PE o średnicy zewnętrznej 8 mm,
• miejsca, w których przewód musi być poprowadzony pod kątem,
• rozdzielacze, zawory, siłowniki i aparatura pneumatyczna,
• maszyny produkcyjne, montażowe i pakujące,
• stanowiska serwisowe, techniczne i warsztatowe,
• układy, w których ważny jest szybki montaż i demontaż przewodu.

Kolanko wtykowe do węża 8 mm sprawdzi się wtedy, gdy potrzebne jest szybkie i szczelne połączenie przewodu pneumatycznego z elementem instalacji oraz wygodne ukierunkowanie węża w ograniczonej przestrzeni.

Podstawowe parametry techniczne

• typ produktu: kolanko wtykowe / złącze wtykowe kątowe,
• przeznaczenie: przewód pneumatyczny o średnicy zewnętrznej 8 mm,
• zalecane przewody: poliuretan PU, poliamid PA, polietylen PE,
• materiał korpusu: tworzywo PBT,
• elementy metalowe: mosiądz niklowany,
• maksymalne ciśnienie robocze: 10 bar,
• temperatura robocza: od 0°C do +60°C,
• sposób podłączenia przewodu: połączenie wtykowe,
• blokada przewodu: automatyczna po wsunięciu węża,
• odblokowanie przewodu: po dociśnięciu pierścienia zwalniającego,
• medium: sprężone powietrze,
• zgodność: PED 2014/68/UE, dyrektywa 2011/65/UE.

Co sprawdzić przed zakupem kolanka wtykowego?

Przed zakupem upewnij się, że przewód ma średnicę zewnętrzną 8 mm. W złączkach wtykowych do przewodów PU, PA i PE kluczowy jest wymiar zewnętrzny węża, ponieważ to on decyduje o prawidłowym osadzeniu przewodu w mechanizmie blokującym. Sprawdź również, czy instalacja pracuje w zakresie do 10 bar i temperaturze od 0°C do +60°C.

Dlaczego warto wybrać kolanko wtykowe z PBT i mosiądzu niklowanego?

Kolanko wtykowe do węża 8 mm ułatwia montaż instalacji pneumatycznej tam, gdzie przewód nie powinien wychodzić prosto z elementu układu. Kątowa konstrukcja pozwala lepiej poprowadzić wąż, ograniczyć naprężenia i uporządkować przewody przy zaworach, siłownikach, rozdzielaczach lub innych elementach pneumatyki.

Tworzywo PBT zapewnia trwałość korpusu, a niklowane elementy metalowe zwiększają odporność na korozję i ograniczają gromadzenie się zabrudzeń. Eliptyczny pierścień zwalniający ułatwia wypinanie przewodu, zwłaszcza w ciasnych miejscach montażowych.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Dobierz złączkę do średnicy zewnętrznej przewodu. Ten model jest przeznaczony do węża pneumatycznego PU lub PA o średnicy zewnętrznej 8 mm. Nie należy dobierać tej złączki na podstawie średnicy wewnętrznej przewodu.

Jak zamontować przewód w kolanku wtykowym?

Końcówka przewodu powinna być równo obcięta, czysta i nie spłaszczona. Wsuń przewód w otwór złączki i dociśnij do wyczuwalnego oporu. Po podaniu powietrza sprawdź szczelność połączenia. Aby wyjąć przewód, dociśnij pierścień zwalniający i przytrzymaj go podczas wyciągania węża.

Najczęstsze błędy użytkowników

• dobór złączki do niewłaściwej średnicy przewodu,
• pomylenie średnicy zewnętrznej z wewnętrzną przy przewodach PU, PA i PE,
• wsunięcie nierówno obciętego lub spłaszczonego końca przewodu,
• niedociśnięcie przewodu do wyczuwalnego oporu,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza zakresem temperatury od 0°C do +60°C,
• wyciąganie przewodu bez dociśnięcia pierścienia zwalniającego.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje kolanko wtykowe 8 mm?
Kolanko pasuje do przewodów pneumatycznych PU, PA i PE o średnicy zewnętrznej 8 mm.

Czy wymiar 8 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku tej złączki wtykowej 8 mm oznacza średnicę zewnętrzną przewodu.

Jak zamontować przewód w złączce?
Równo obcięty koniec przewodu należy wsunąć w złączkę i docisnąć do wyczuwalnego oporu. Blokada uruchamia się automatycznie.

Jak wypiąć przewód ze złączki?
Aby wyjąć przewód, należy docisnąć pierścień zwalniający znajdujący się wokół przewodu i przytrzymać go podczas wyciągania węża.

Z jakiego materiału wykonane jest kolanko?
Korpus wykonany jest z tworzywa PBT, a elementy metalowe z mosiądzu niklowanego.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 10 bar.

Jaka jest temperatura pracy złączki?
Temperatura robocza wynosi od 0°C do +60°C.

Czy złączka wymaga narzędzi do podłączenia przewodu?
Nie, przewód podłącza się przez wciśnięcie w otwór złączki. Ważne jest równe obcięcie końcówki przewodu i dociśnięcie jej do oporu.
