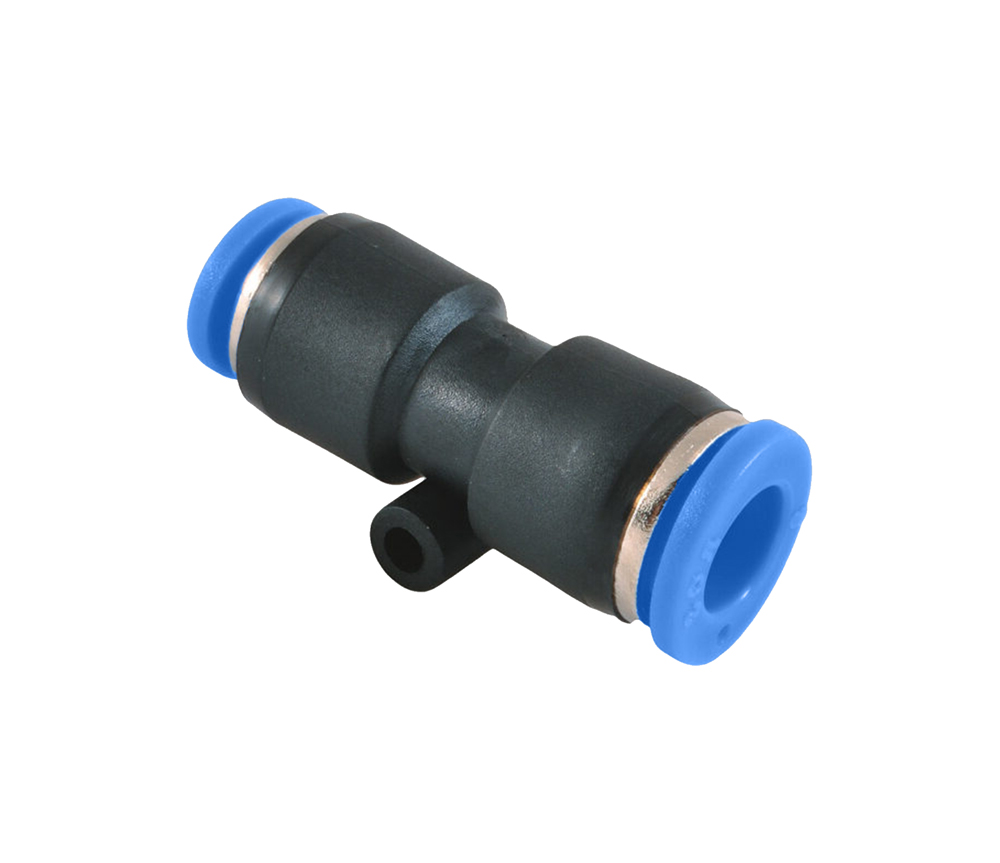

Łącznik wtykowy prosty na wąż 10 mm

Łącznik wtykowy prosty na wąż 10 mm do przewodów PU, PA i PE

Łącznik wtykowy prosty na wąż 10 mm to złączka pneumatyczna przeznaczona do szybkiego połączenia dwóch odcinków przewodu w instalacji sprężonego powietrza. Produkt pasuje do elastycznych przewodów PU, PA i PE o średnicy zewnętrznej 10 mm, dlatego przy doborze należy sprawdzić wymiar zewnętrzny węża, a nie jego średnicę wewnętrzną.

Złącze wtykowe umożliwia proste i pewne połączenie przewodów bez użycia narzędzi. Równo obcięty, wyrównany i niespłaszczony koniec przewodu należy wsunąć w otwór złączki do wyczuwalnego oporu. Automatyczna blokada utrzymuje przewód w złączu, a wypięcie jest możliwe po naciśnięciu i przytrzymaniu pierścienia zwalniającego.

Najważniejsze zalety produktu

• prosty łącznik wtykowy do przewodów pneumatycznych o średnicy zewnętrznej 10 mm,
• przeznaczony do elastycznych przewodów poliuretanowych PU, poliamidowych PA i polietylenowych PE,
• umożliwia szybkie połączenie dwóch odcinków przewodu,
• montaż bez narzędzi przez wciśnięcie przewodu w złączkę,
• automatyczna blokada przewodu po wsunięciu w otwór montażowy,
• odblokowanie przewodu po dociśnięciu pierścienia zwalniającego,
• eliptyczny kształt pierścienia ułatwiający wypinanie przewodu w ciasnych miejscach,
• korpus wykonany z trwałego tworzywa PBT.

Gdzie sprawdzi się łącznik wtykowy prosty 10 mm?

• instalacje pneumatyczne ze sprężonym powietrzem,
• łączenie dwóch odcinków przewodu PU, PA lub PE,
• przedłużanie przewodu pneumatycznego o średnicy zewnętrznej 10 mm,
• podłączanie aparatury pneumatycznej i elementów układów sprężonego powietrza,
• maszyny produkcyjne, montażowe i pakujące,
• roboty, urządzenia ciśnieniowe i układy techniczne,
• systemy smarowania oraz systemy pomiarowe,
• warsztaty, serwisy, laboratoria i zakłady produkcyjne.

Łącznik wtykowy prosty na wąż 10 mm sprawdzi się wtedy, gdy trzeba szybko połączyć dwa przewody pneumatyczne bez stosowania gwintów, opasek lub dodatkowych narzędzi montażowych.

Podstawowe parametry techniczne

• typ produktu: łącznik wtykowy prosty / złączka pneumatyczna prosta,
• przeznaczenie: przewód pneumatyczny o średnicy zewnętrznej 10 mm,
• zalecane przewody: poliuretan PU, poliamid PA, polietylen PE,
• materiał korpusu: tworzywo PBT,
• elementy metalowe: mosiądz niklowany,
• sposób podłączenia przewodu: połączenie wtykowe,
• blokada przewodu: automatyczna po wsunięciu węża,
• odblokowanie przewodu: po dociśnięciu pierścienia zwalniającego,
• maksymalne ciśnienie robocze: 10 bar,
• temperatura robocza: od 0°C do +60°C,
• medium: sprężone powietrze,
• zgodność: PED 2014/68/UE oraz RoHS 2011/65/UE,
• kategoria: akcesoria pneumatyczne / złączki wtykowe.

Co sprawdzić przed zakupem łącznika wtykowego?

Przed zakupem upewnij się, że przewód ma średnicę zewnętrzną 10 mm. W złączkach wtykowych do przewodów PU, PA i PE kluczowy jest wymiar zewnętrzny przewodu, ponieważ to on odpowiada za prawidłowe osadzenie w mechanizmie blokującym. Sprawdź również, czy instalacja pracuje w zakresie do 10 bar i temperaturze od 0°C do +60°C.

Dlaczego warto wybrać prosty łącznik wtykowy 10 mm?

Łącznik wtykowy prosty na wąż 10 mm pozwala szybko połączyć dwa odcinki przewodu pneumatycznego bez czasochłonnego przygotowywania połączenia. To praktyczne rozwiązanie przy budowie, modernizacji lub naprawie układów sprężonego powietrza, gdzie ważny jest prosty montaż i możliwość szybkiego wypięcia przewodu.

Konstrukcja wtykowa skraca czas pracy, a eliptyczny pierścień zwalniający ułatwia obsługę złączki w miejscach o ograniczonym dostępie. Tworzywo PBT zapewnia trwałość korpusu, a niklowane elementy metalowe zwiększają odporność na korozję i ograniczają gromadzenie się zabrudzeń.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Dobierz łącznik do średnicy zewnętrznej przewodu. Ten model jest przeznaczony do przewodów PU, PA i PE o średnicy zewnętrznej 10 mm. Nie należy dobierać tej złączki na podstawie średnicy wewnętrznej węża.

Jak zamontować przewód w łączniku?

Końcówka przewodu powinna być równo obcięta, czysta i nie spłaszczona. Wsuń przewód w otwór złączki i dociśnij do wyczuwalnego oporu. Tak samo zamontuj drugi odcinek przewodu po przeciwnej stronie łącznika. Po uruchomieniu instalacji sprawdź szczelność połączenia.

Najczęstsze błędy użytkowników

• dobór złączki do średnicy wewnętrznej zamiast zewnętrznej przewodu,
• zastosowanie przewodu o innym wymiarze niż 10 mm zewnętrznie,
• wsunięcie nierówno obciętego lub spłaszczonego końca przewodu,
• niedociśnięcie przewodu do wyczuwalnego oporu,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza zakresem temperatury od 0°C do +60°C,
• wyciąganie przewodu bez dociśnięcia pierścienia zwalniającego.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje łącznik wtykowy prosty 10 mm?
Łącznik pasuje do przewodów pneumatycznych PU, PA i PE o średnicy zewnętrznej 10 mm.

Czy wymiar 10 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku tej złączki wtykowej 10 mm oznacza średnicę zewnętrzną przewodu.

Do czego służy łącznik wtykowy prosty?
Służy do połączenia dwóch odcinków przewodu pneumatycznego w instalacji sprężonego powietrza.

Jak zamontować przewód w złączce?
Równo obcięty koniec przewodu należy wsunąć w złączkę i docisnąć do wyczuwalnego oporu. Blokada uruchamia się automatycznie.

Jak wypiąć przewód z łącznika?
Aby wyjąć przewód, należy docisnąć pierścień zwalniający znajdujący się wokół przewodu i przytrzymać go podczas wyciągania węża.

Z jakiego materiału wykonany jest łącznik?
Korpus złączki wykonany jest z tworzywa PBT, a elementy metalowe z mosiądzu niklowanego.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 10 bar.

Jaka jest temperatura pracy złączki?
Temperatura robocza wynosi od 0°C do +60°C.
