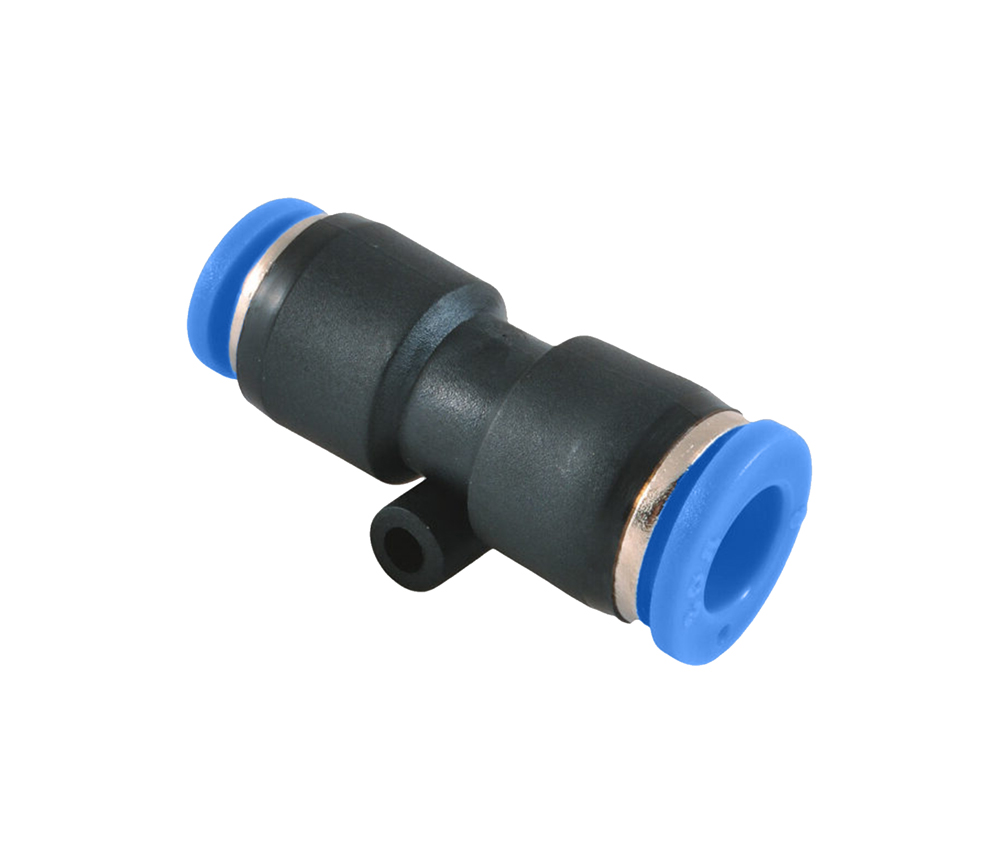

Łącznik wtykowy prosty na wąż 8 mm

Łącznik wtykowy prosty na wąż 8 mm do przewodów PU, PA i PE

Łącznik wtykowy prosty na wąż 8 mm to złączka pneumatyczna przeznaczona do szybkiego połączenia dwóch odcinków przewodu w instalacji sprężonego powietrza. Produkt pasuje do elastycznych przewodów PU, PA i PE o średnicy zewnętrznej 8 mm, dlatego przy doborze należy sprawdzić wymiar zewnętrzny węża, a nie jego średnicę wewnętrzną.

Złącze wtykowe umożliwia proste i pewne połączenie przewodów bez użycia narzędzi. Równo obcięty, wyrównany i niespłaszczony koniec przewodu należy wsunąć w otwór złączki do wyczuwalnego oporu. Automatyczna blokada utrzymuje przewód w złączu, a wypięcie jest możliwe po naciśnięciu i przytrzymaniu pierścienia zwalniającego.

Najważniejsze zalety produktu

• prosty łącznik wtykowy do przewodów pneumatycznych o średnicy zewnętrznej 8 mm,
• przeznaczony do elastycznych przewodów poliuretanowych PU, poliamidowych PA i polietylenowych PE,
• umożliwia szybkie połączenie dwóch odcinków przewodu,
• montaż bez narzędzi przez wciśnięcie przewodu w złączkę,
• automatyczna blokada przewodu po wsunięciu w otwór montażowy,
• odblokowanie przewodu po dociśnięciu pierścienia zwalniającego,
• eliptyczny kształt pierścienia ułatwiający wypinanie przewodu w ciasnych miejscach,
• korpus wykonany z trwałego tworzywa PBT.

Gdzie sprawdzi się łącznik wtykowy prosty 8 mm?

• instalacje pneumatyczne ze sprężonym powietrzem,
• łączenie dwóch odcinków przewodu PU, PA lub PE,
• przedłużanie przewodu pneumatycznego o średnicy zewnętrznej 8 mm,
• podłączanie aparatury pneumatycznej i elementów układów sprężonego powietrza,
• maszyny produkcyjne, montażowe i pakujące,
• roboty, urządzenia ciśnieniowe i układy techniczne,
• systemy smarowania oraz systemy pomiarowe,
• warsztaty, serwisy, laboratoria i zakłady produkcyjne.

Łącznik wtykowy prosty na wąż 8 mm sprawdzi się wtedy, gdy trzeba szybko połączyć dwa przewody pneumatyczne bez stosowania gwintów, opasek lub dodatkowych narzędzi montażowych.

Podstawowe parametry techniczne

• typ produktu: łącznik wtykowy prosty / złączka pneumatyczna prosta,
• przeznaczenie: przewód pneumatyczny o średnicy zewnętrznej 8 mm,
• zalecane przewody: poliuretan PU, poliamid PA, polietylen PE,
• materiał korpusu: tworzywo PBT,
• elementy metalowe: mosiądz niklowany,
• sposób podłączenia przewodu: połączenie wtykowe,
• blokada przewodu: automatyczna po wsunięciu węża,
• odblokowanie przewodu: po dociśnięciu pierścienia zwalniającego,
• maksymalne ciśnienie robocze: 10 bar,
• temperatura robocza: od 0°C do +60°C,
• medium: sprężone powietrze,
• zgodność: PED 2014/68/UE oraz RoHS 2011/65/UE,
• kategoria: akcesoria pneumatyczne / złączki wtykowe.

Co sprawdzić przed zakupem łącznika wtykowego?

Przed zakupem upewnij się, że przewód ma średnicę zewnętrzną 8 mm. W złączkach wtykowych do przewodów PU, PA i PE kluczowy jest wymiar zewnętrzny przewodu, ponieważ to on odpowiada za prawidłowe osadzenie w mechanizmie blokującym. Sprawdź również, czy instalacja pracuje w zakresie do 10 bar i temperaturze od 0°C do +60°C.

Dlaczego warto wybrać prosty łącznik wtykowy 8 mm?

Łącznik wtykowy prosty na wąż 8 mm pozwala szybko połączyć dwa odcinki przewodu pneumatycznego bez czasochłonnego przygotowywania połączenia. To praktyczne rozwiązanie przy budowie, modernizacji lub naprawie układów sprężonego powietrza, gdzie ważny jest prosty montaż i możliwość szybkiego wypięcia przewodu.

Konstrukcja wtykowa skraca czas pracy, a eliptyczny pierścień zwalniający ułatwia obsługę złączki w miejscach o ograniczonym dostępie. Tworzywo PBT zapewnia trwałość korpusu, a niklowane elementy metalowe zwiększają odporność na korozję i ograniczają gromadzenie się zabrudzeń.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Dobierz łącznik do średnicy zewnętrznej przewodu. Ten model jest przeznaczony do przewodów PU, PA i PE o średnicy zewnętrznej 8 mm. Nie należy dobierać tej złączki na podstawie średnicy wewnętrznej węża.

Jak zamontować przewód w łączniku?

Końcówka przewodu powinna być równo obcięta, czysta i nie spłaszczona. Wsuń przewód w otwór złączki i dociśnij do wyczuwalnego oporu. Tak samo zamontuj drugi odcinek przewodu po przeciwnej stronie łącznika. Po uruchomieniu instalacji sprawdź szczelność połączenia.

Najczęstsze błędy użytkowników

• dobór złączki do średnicy wewnętrznej zamiast zewnętrznej przewodu,
• zastosowanie przewodu o innym wymiarze niż 8 mm zewnętrznie,
• wsunięcie nierówno obciętego lub spłaszczonego końca przewodu,
• niedociśnięcie przewodu do wyczuwalnego oporu,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza zakresem temperatury od 0°C do +60°C,
• wyciąganie przewodu bez dociśnięcia pierścienia zwalniającego.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje łącznik wtykowy prosty 8 mm?
Łącznik pasuje do przewodów pneumatycznych PU, PA i PE o średnicy zewnętrznej 8 mm.

Czy wymiar 8 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku tej złączki wtykowej 8 mm oznacza średnicę zewnętrzną przewodu.

Do czego służy łącznik wtykowy prosty?
Służy do połączenia dwóch odcinków przewodu pneumatycznego w instalacji sprężonego powietrza.

Jak zamontować przewód w złączce?
Równo obcięty koniec przewodu należy wsunąć w złączkę i docisnąć do wyczuwalnego oporu. Blokada uruchamia się automatycznie.

Jak wypiąć przewód z łącznika?
Aby wyjąć przewód, należy docisnąć pierścień zwalniający znajdujący się wokół przewodu i przytrzymać go podczas wyciągania węża.

Z jakiego materiału wykonany jest łącznik?
Korpus złączki wykonany jest z tworzywa PBT, a elementy metalowe z mosiądzu niklowanego.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 10 bar.

Jaka jest temperatura pracy złączki?
Temperatura robocza wynosi od 0°C do +60°C.
