Łącznik prosty węża GS 10 mm z tworzywa

Łącznik prosty węża GS 10 mm

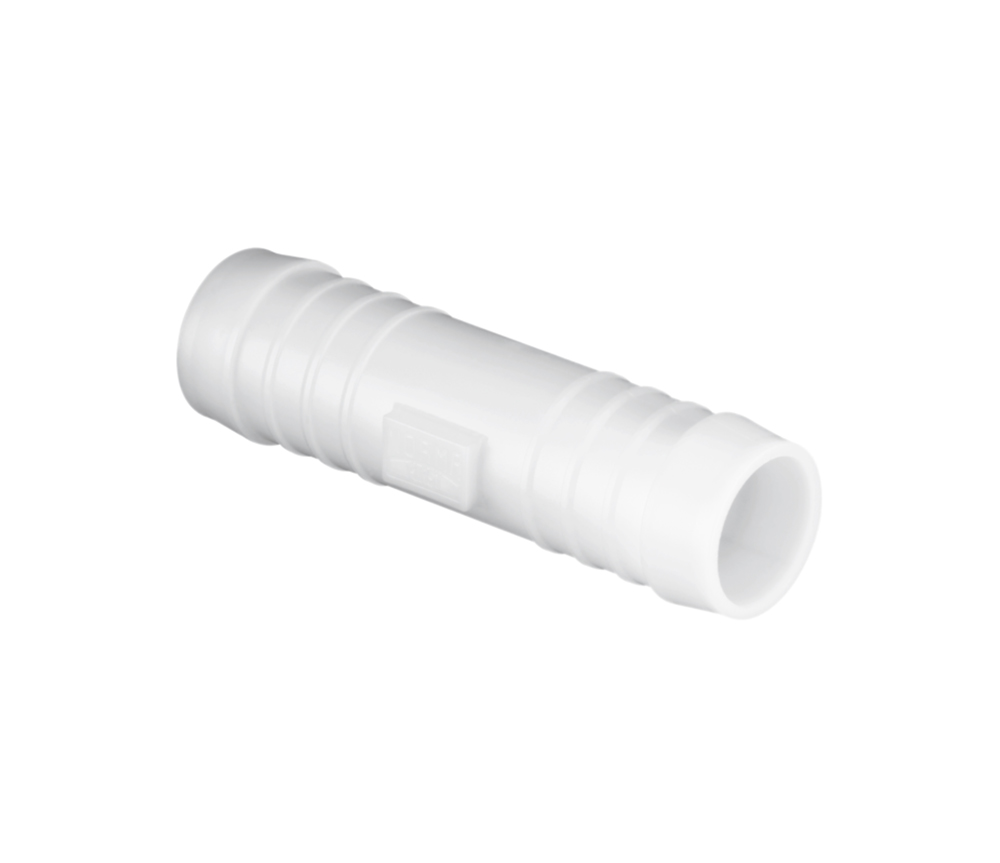

Łącznik węża GS 10 mm to prosta złączka wciskana z serii NORMAPLAST® SV, przeznaczona do łączenia węży technicznych PVC oraz węży gumowych w układach pneumatycznych. Produkt pasuje do węża o średnicy wewnętrznej 10 mm, dlatego przy doborze należy sprawdzić wymiar wewnętrzny przewodu, a nie jego średnicę zewnętrzną.

Złączka umożliwia wykonanie prostego połączenia dwóch odcinków przewodów przez wciśnięcie łącznika w końce węży i zabezpieczenie ich metalową opaską zaciskową. Tworzywo POM zapewnia niską wagę, dobrą trwałość kształtu oraz odporność na zużycie w typowych zastosowaniach technicznych. Seria NORMAPLAST® SV obejmuje tworzywowe elementy do wykonywania trwałych i lekkich połączeń przewodów, stosowane m.in. w budowie maszyn, przemyśle, motoryzacji i instalacjach technicznych.

Najważniejsze zalety produktu

• prosty łącznik GS do połączenia dwóch odcinków węża,
• pasuje do węża o średnicy wewnętrznej 10 mm,
• przeznaczony do węży technicznych PVC oraz węży gumowych,
• połączenie wciskane z zabezpieczeniem metalową opaską zaciskową,
• wykonanie z tworzywa POM o dobrej trwałości kształtu,
• niska waga, odporność na zużycie i wysoka odporność na uderzenia,
• maksymalne ciśnienie pracy 10 bar,
• zakres temperatury pracy od -40°C do +80°C.

Gdzie sprawdzi się łącznik węża GS 10 mm?

• łączenie węży technicznych PVC,
• łączenie węży gumowych o średnicy wewnętrznej 10 mm,
• instalacje sprężonego powietrza,
• urządzenia ciśnieniowe i układy techniczne,
• roboty, maszyny pakujące i stanowiska montażowe,
• systemy smarowania oraz systemy pomiarowe,
• warsztaty, serwisy, laboratoria i zakłady produkcyjne,
• budowa maszyn oraz modernizacja instalacji przemysłowych.

Łącznik węża GS 10 mm sprawdzi się wtedy, gdy trzeba przedłużyć przewód, połączyć dwa odcinki węża lub szybko naprawić fragment instalacji pneumatycznej bez stosowania połączeń gwintowanych.

Podstawowe parametry techniczne

• typ produktu: łącznik węża / złączka wciskana prosta,
• rozmiar: GS 10 mm,
• przeznaczenie: wąż o średnicy wewnętrznej 10 mm,
• kompatybilne przewody: węże techniczne PVC i węże gumowe,
• materiał wykonania: tworzywo POM,
• medium robocze: sprężone powietrze,
• maksymalne ciśnienie pracy: 10 bar,
• temperatura pracy: od -40°C do +80°C,
• sposób połączenia: wciśnięcie w wąż i zabezpieczenie metalową opaską zaciskową.

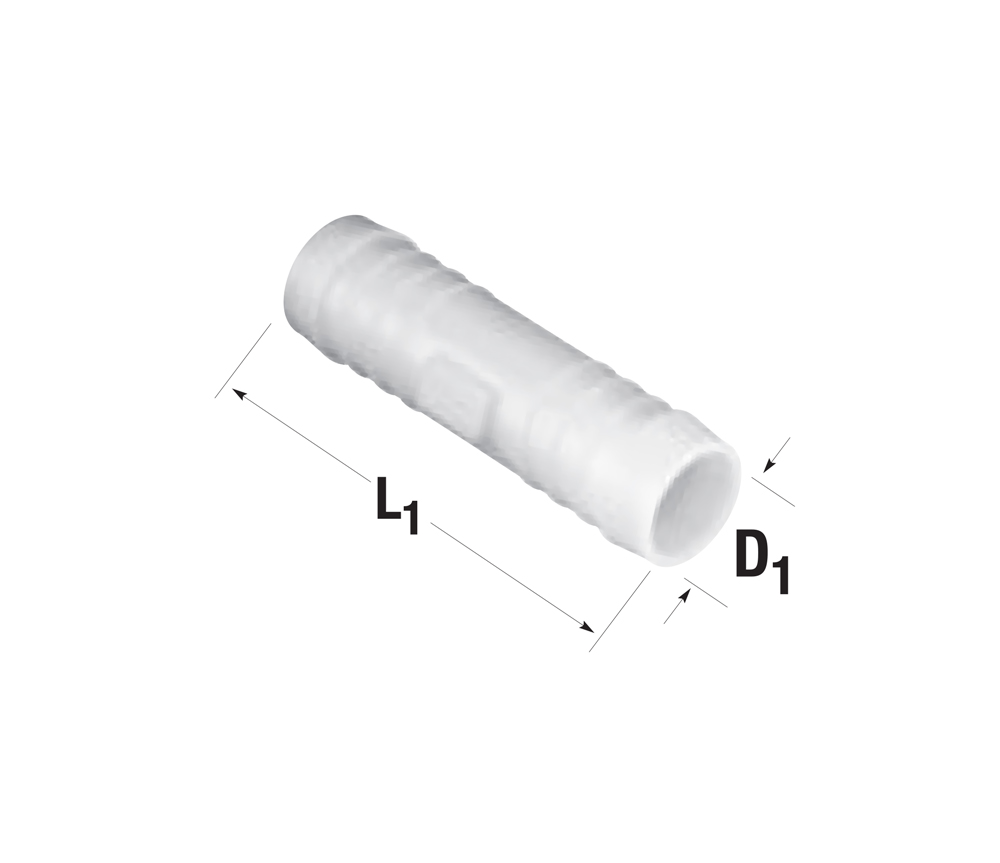

Wymiary:

• D1: 10 mm
• L1: 63 mm

Co sprawdzić przed zakupem łącznika GS 10 mm?

Przed zakupem upewnij się, że wąż ma średnicę wewnętrzną 10 mm. To najważniejszy wymiar przy doborze tego typu złączki wciskanej. Nie należy dobierać łącznika na podstawie średnicy zewnętrznej węża, ponieważ grubość ścianki może być różna w zależności od rodzaju przewodu.

Dlaczego warto wybrać łącznik GS 10 mm z tworzywa POM?

Łącznik węża GS 10 mm z tworzywa POM pozwala szybko wykonać proste połączenie dwóch odcinków węża technicznego PVC lub gumowego. Materiał POM jest lekki, odporny na zużycie i dobrze zachowuje kształt, co ma znaczenie przy pracy w instalacjach technicznych oraz warsztatowych.

Produkty NORMAPLAST® SV są stosowane jako tworzywowe elementy połączeniowe do przewodów i węży w wielu gałęziach przemysłu. Producent wskazuje m.in. wysoką wytrzymałość, trwałość, niską wagę, odporność na ścieranie oraz wysoką odporność na uderzenia jako istotne zalety tej serii.

Dobór, montaż i użytkowanie

Jak dobrać łącznik do węża?

Dobierz łącznik do średnicy wewnętrznej węża. Ten model jest przeznaczony do węży o średnicy wewnętrznej 10 mm. Jest to szczególnie ważne przy wężach technicznych PVC i gumowych, ponieważ średnica zewnętrzna zależy od grubości ścianki przewodu.

Jak zamontować łącznik wciskany?

Końcówki węży powinny być równo docięte, czyste i bez pęknięć. Łącznik należy wcisnąć w oba końce przewodu, a następnie zabezpieczyć każde połączenie odpowiednio dobraną metalową opaską zaciskową. Po uruchomieniu instalacji sprawdź szczelność połączenia.

Najczęstsze błędy użytkowników

• dobór łącznika do średnicy zewnętrznej zamiast wewnętrznej węża,
• stosowanie łącznika do węża o innym wymiarze niż 10 mm wewnątrz,
• brak zabezpieczenia połączenia metalową opaską zaciskową,
• montaż na pękniętej lub nierówno dociętej końcówce węża,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza dopuszczalnym zakresem temperatury.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje łącznik GS 10 mm?
Łącznik pasuje do węża technicznego PVC lub gumowego o średnicy wewnętrznej 10 mm.

Czy wymiar 10 mm oznacza średnicę zewnętrzną węża?
Nie. W tym przypadku 10 mm oznacza średnicę wewnętrzną węża.

Z jakiego materiału wykonany jest łącznik?
Łącznik wykonany jest z tworzywa POM.

Kto jest producentem łącznika GS?
Łącznik z serii NORMAPLAST® SV, której producentem jest niemiecka firma NORMA Group.

Jakie medium obsługuje łącznik?
Produkt jest przeznaczony do pracy ze sprężonym powietrzem.

Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie pracy wynosi 10 bar.

Czy połączenie trzeba zabezpieczyć metalową opaską?
Tak, po wciśnięciu łącznika w wąż połączenie należy zabezpieczyć odpowiednio dobraną metalową opaską zaciskową.

Czym różni się łącznik GS od trójnika TS?
Łącznik GS służy do prostego połączenia dwóch odcinków węża, natomiast trójnik TS służy do rozgałęzienia przewodu na dwa kierunki.
