Łącznik węża rozgałęźny TS 8 mm z tworzywa

Łącznik wciskany węża rozgałęźny TS 8 mm

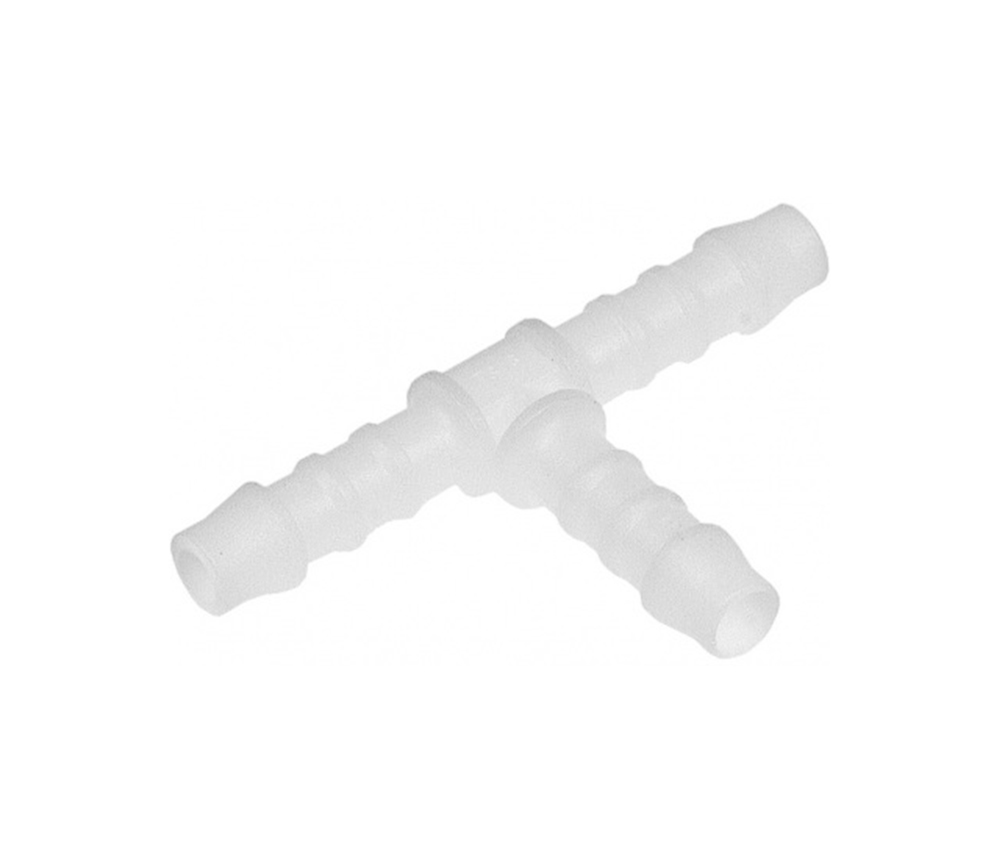

Łącznik wciskany węża rozgałęźny TS 8 mm z serii NORMAPLAST® SV to trójnik typu T przeznaczony do rozgałęziania węży technicznych PVC oraz węży gumowych w instalacjach sprężonego powietrza. Produkt pasuje do węża o średnicy wewnętrznej 8 mm, dlatego przy doborze należy sprawdzić wymiar wewnętrzny przewodu, a nie jego średnicę zewnętrzną.

Złączka umożliwia wykonanie prostego rozdzielenia przewodu na dwa kierunki. Połączenie następuje przez wciśnięcie końcówek trójnika w wąż i zabezpieczenie każdego połączenia metalową opaską zaciskową. Tworzywo POM zapewnia niską wagę, dobrą trwałość kształtu oraz odporność na zużycie w typowych zastosowaniach technicznych.

Najważniejsze zalety produktu

• trójnik typu T do rozgałęzienia węża,
• pasuje do węża o średnicy wewnętrznej 8 mm,
• przeznaczony do węży technicznych PVC oraz węży gumowych,
• połączenie wciskane z zabezpieczeniem metalową opaską zaciskową,
• wykonanie z tworzywa POM o niskiej wadze i dobrej odporności na zużycie,
• przeznaczony do pracy ze sprężonym powietrzem,
• maksymalne ciśnienie pracy 10 bar,
• zakres temperatury pracy od -40°C do +80°C.

Gdzie sprawdzi się łącznik wciskany TS 8 mm?

• rozgałęzienia węży technicznych PVC,
• rozgałęzienia węży gumowych,
• instalacje sprężonego powietrza,
• układy pneumatyczne w warsztacie i serwisie,
• urządzenia ciśnieniowe pracujące ze sprężonym powietrzem,
• roboty, maszyny pakujące i stanowiska montażowe,
• systemy pneumatyczne w zakładach produkcyjnych,
• budowa i modernizacja prostych instalacji pneumatycznych.

Łącznik wciskany węża rozgałęźny TS 8 mm sprawdzi się wtedy, gdy trzeba rozdzielić przepływ sprężonego powietrza w wężu technicznym lub gumowym i wykonać lekkie, proste połączenie typu T bez stosowania elementów gwintowanych.

Podstawowe parametry techniczne

• typ produktu: łącznik wciskany / trójnik rozgałęźny typu T,
• rozmiar: TS 8 mm,
• przeznaczenie: wąż o średnicy wewnętrznej 8 mm,
• kompatybilne przewody: węże techniczne PVC i węże gumowe,
• materiał wykonania: tworzywo POM,
• medium robocze: sprężone powietrze,
• maksymalne ciśnienie pracy: 10 bar,
• temperatura pracy: od -40°C do +80°C,
• sposób połączenia: wciśnięcie w wąż i zabezpieczenie metalową opaską zaciskową.

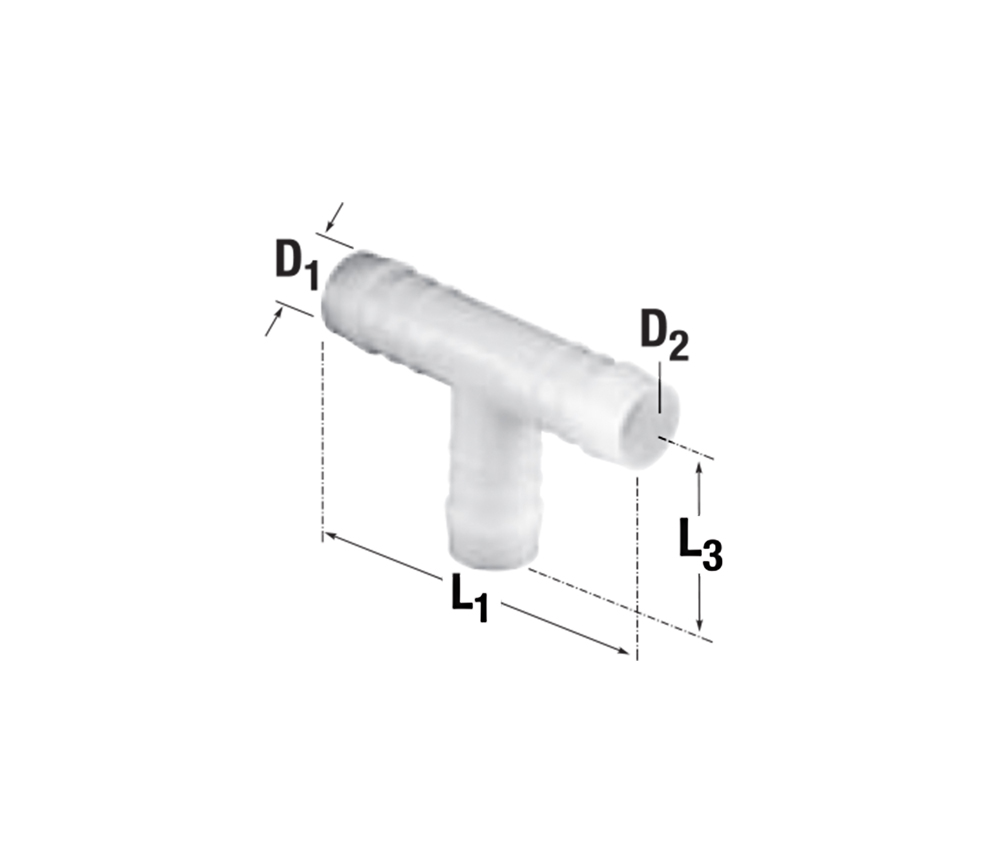

Wymiary:

• D1: 8 mm
• D2: 5,6 mm
• L1: 58 mm
• L3: 30 mm

Co sprawdzić przed zakupem trójnika TS 8 mm?

Przed zakupem upewnij się, że wąż ma średnicę wewnętrzną 8 mm. To najważniejszy wymiar przy doborze tego typu złączki wciskanej. Nie należy dobierać łącznika na podstawie średnicy zewnętrznej węża, ponieważ grubość ścianki może różnić się w zależności od rodzaju przewodu.

Dlaczego warto wybrać łącznik NORMAPLAST z tworzywa POM?

Łącznik wciskany TS 8 mm serii NORMAPLAST® SV pozwala szybko wykonać rozgałęzienie węża technicznego PVC lub gumowego w instalacji sprężonego powietrza. Tworzywo POM jest lekkie, odporne na ścieranie i dobrze zachowuje kształt, co ma znaczenie przy pracy w układach technicznych oraz warsztatowych.

Złączka jest przydatna tam, gdzie potrzebne jest proste rozdzielenie przewodu bez gwintowania. Po prawidłowym wciśnięciu w wąż i zabezpieczeniu metalową opaską zaciskową pozwala wykonać stabilne połączenie w układzie pneumatycznym.

Dobór, montaż i użytkowanie

Jak dobrać łącznik do węża?

Dobierz złączkę do średnicy wewnętrznej węża. Ten model jest przeznaczony do przewodów o średnicy wewnętrznej 8 mm. Jest to szczególnie ważne przy wężach technicznych PVC i gumowych, ponieważ średnica zewnętrzna zależy od grubości ścianki przewodu.

Jak zamontować łącznik wciskany?

Końcówki węży powinny być równo docięte, czyste i bez pęknięć. Złączkę należy wcisnąć w przewód, a następnie zabezpieczyć każde połączenie odpowiednio dobraną metalową opaską zaciskową. Po uruchomieniu instalacji sprawdź szczelność wszystkich trzech połączeń.

Najczęstsze błędy użytkowników

• dobór złączki do średnicy zewnętrznej zamiast wewnętrznej węża,
• stosowanie łącznika do węża o innym wymiarze niż 8 mm wewnątrz,
• brak zabezpieczenia połączenia metalową opaską zaciskową,
• montaż na pękniętej lub nierówno dociętej końcówce węża,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza dopuszczalnym zakresem temperatury.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje łącznik wciskany TS 8 mm?
Łącznik pasuje do węża technicznego PVC lub gumowego o średnicy wewnętrznej 8 mm.

Czy wymiar 8 mm oznacza średnicę zewnętrzną węża?
Nie. W tym przypadku 8 mm oznacza średnicę wewnętrzną węża.

Z jakiego materiału wykonany jest trójnik?
Łącznik wykonany jest z tworzywa POM.

Kto jest producentem złączki?
Złączka z serii NORMAPLAST® SV, której producentem jest niemiecka firma NORMA Group.

Jakie medium może obsługiwać łącznik?
Złączka jest przeznaczona do pracy ze sprężonym powietrzem.

Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie pracy wynosi 10 bar.

Czy połączenie trzeba zabezpieczyć metalową opaską?
Tak, po wciśnięciu złączki w wąż połączenie należy zabezpieczyć odpowiednio dobraną metalową opaską zaciskową.

Czy łącznik jest przeznaczony do przewodów PU, PE i PA?
Nie. Ten łącznik TS należy opisywać jako złączkę do węży technicznych PVC oraz węży gumowych, gdzie kluczowa jest średnica wewnętrzna węża.
