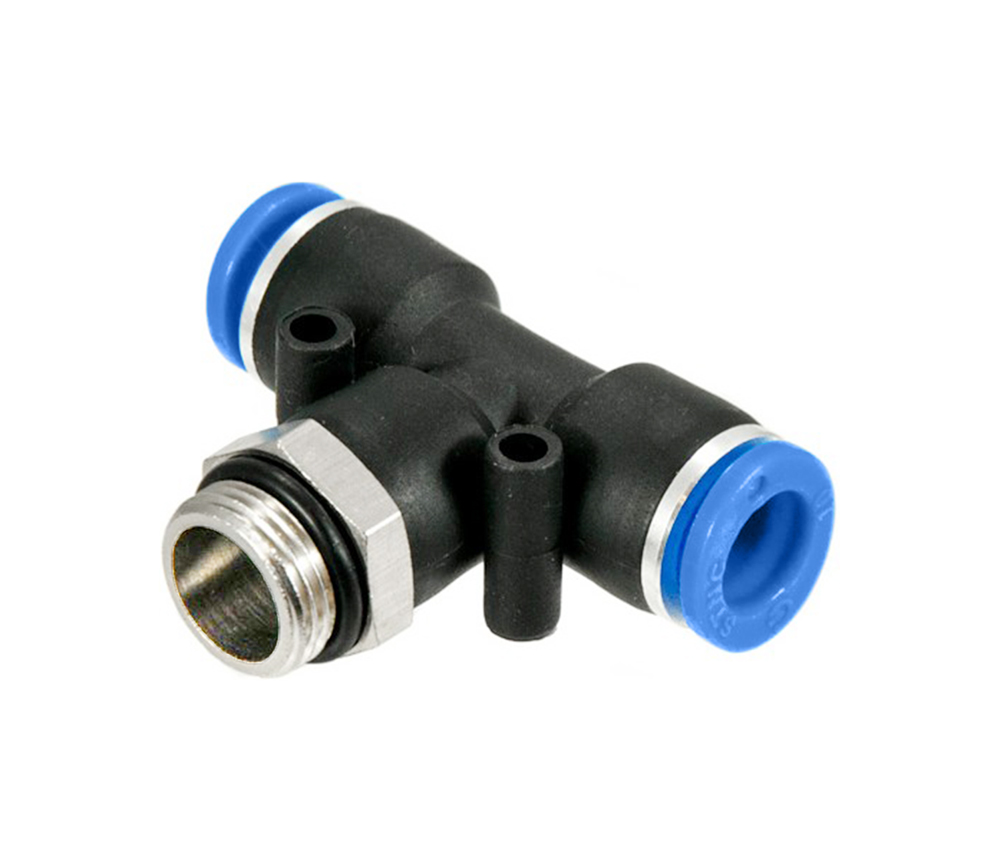

Rozgałęźnik wtykowy T na wąż 8 mm z gwintem zewnętrznym 3/8"

Rozgałęźnik wtykowy T na wąż 8 mm z gwintem zewnętrznym 3/8"

Rozgałęźnik wtykowy T na wąż 8 mm z gwintem zewnętrznym 3/8" to złączka pneumatyczna przeznaczona do podłączania elastycznych przewodów PU, PA i PE o średnicy zewnętrznej 8 mm do elementów instalacji sprężonego powietrza. Konstrukcja typu T pozwala wygodnie wykonać odgałęzienie przewodu lub podłączyć linię pneumatyczną do gwintowanego gniazda w rozdzielaczu, zaworze albo innym elemencie układu.

Złącze wtykowe umożliwia szybki montaż przewodu bez użycia narzędzi. Równo obcięty, wyrównany i niespłaszczony koniec węża należy wsunąć w otwór złączki do wyczuwalnego oporu. Automatyczna blokada utrzymuje przewód w złączu, a wypięcie jest możliwe po naciśnięciu i przytrzymaniu pierścienia zwalniającego.

Najważniejsze zalety produktu

• rozgałęźnik wtykowy typu T do przewodów o średnicy zewnętrznej 8 mm,
• gwint zewnętrzny 3/8" do montażu w odpowiednim gnieździe gwintowanym,
• przeznaczony do przewodów poliuretanowych PU, poliamidowych PA i polietylenowych PE,
• szybkie połączenie przewodu przez wciśnięcie w otwór złączki,
• automatyczna blokada przewodu po wsunięciu w złącze,
• odblokowanie przewodu po dociśnięciu niebieskiego pierścienia,
• eliptyczny kształt pierścienia ułatwiający wypinanie przewodu w ciasnych miejscach,
• gwint z powłoką teflonową, bez potrzeby dodatkowego uszczelniania przy dokręcaniu.

Gdzie sprawdzi się rozgałęźnik wtykowy T 8 mm GZ 3/8"?

• instalacje pneumatyczne ze sprężonym powietrzem,
• podłączanie przewodów PU, PA i PE o średnicy zewnętrznej 8 mm,
• łączenie przewodu z rozdzielaczem, zaworem, siłownikiem lub aparaturą pneumatyczną,
• wykonywanie odgałęzień w układach sprężonego powietrza,
• maszyny produkcyjne, montażowe i pakujące,
• roboty, urządzenia ciśnieniowe i układy techniczne,
• systemy smarowania oraz systemy pomiarowe,
• warsztaty, serwisy, laboratoria i zakłady produkcyjne.

Rozgałęźnik wtykowy T na wąż 8 mm z gwintem zewnętrznym 3/8" sprawdzi się wtedy, gdy potrzebne jest szybkie połączenie przewodu pneumatycznego z gwintowanym elementem instalacji oraz wygodne poprowadzenie odgałęzienia bez skomplikowanego montażu.

Podstawowe parametry techniczne

• typ produktu: rozgałęźnik wtykowy / złączka pneumatyczna typu T,
• przeznaczenie: przewód pneumatyczny o średnicy zewnętrznej 8 mm,
• typ przyłącza gwintowanego: gwint zewnętrzny,
• rozmiar gwintu: 3/8",
• zalecane przewody: poliuretan PU, poliamid PA, polietylen PE,
• materiał korpusu: tworzywo PBT,
• elementy metalowe: mosiądz niklowany,
• uszczelnienie gwintu: powłoka teflonowa,
• sposób podłączenia przewodu: połączenie wtykowe,
• blokada przewodu: automatyczna po wsunięciu węża,
• odblokowanie przewodu: po dociśnięciu pierścienia zwalniającego,
• maksymalne ciśnienie robocze: 10 bar,
• temperatura robocza: od 0°C do +60°C,
• medium: sprężone powietrze,
• zgodność: PED 2014/68/UE oraz RoHS 2011/65/UE,
• kategoria: akcesoria pneumatyczne / złączki wtykowe.

Co sprawdzić przed zakupem rozgałęźnika wtykowego?

Przed zakupem upewnij się, że przewód ma średnicę zewnętrzną 8 mm, a element instalacji ma gwint wewnętrzny pasujący do gwintu zewnętrznego 3/8". W złączkach wtykowych do przewodów PU, PA i PE kluczowy jest wymiar zewnętrzny przewodu, ponieważ to on odpowiada za prawidłowe osadzenie w mechanizmie blokującym. Sprawdź również, czy instalacja pracuje w zakresie do 10 bar i temperaturze od 0°C do +60°C.

Dlaczego warto wybrać rozgałęźnik wtykowy T z gwintem 3/8"?

Rozgałęźnik wtykowy T 8 mm GZ 3/8" pozwala szybko połączyć przewód pneumatyczny z gwintowanym elementem instalacji i uporządkować prowadzenie przewodu w układzie. Połączenie wtykowe skraca czas montażu, ponieważ nie wymaga zaciskania przewodu ani stosowania dodatkowych narzędzi.

Tworzywo PBT zapewnia trwałość korpusu, a niklowane elementy metalowe zwiększają odporność na korozję i ograniczają gromadzenie się zabrudzeń. Powłoka teflonowa na gwincie ułatwia montaż, ponieważ połączenie gwintowane nie wymaga dodatkowego uszczelniania przy dokręcaniu.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Dobierz rozgałęźnik do średnicy zewnętrznej przewodu oraz rozmiaru gwintu w elemencie instalacji. Ten model jest przeznaczony do przewodów PU, PA i PE o średnicy zewnętrznej 8 mm oraz do gniazd z gwintem wewnętrznym pasującym do gwintu zewnętrznego 3/8".

Jak zamontować przewód w rozgałęźniku?

Końcówka przewodu powinna być równo obcięta, czysta i nie spłaszczona. Wsuń przewód w otwór złączki i dociśnij do wyczuwalnego oporu. Po uruchomieniu instalacji sprawdź szczelność połączeń. Aby wyjąć przewód, dociśnij pierścień zwalniający i przytrzymaj go podczas wyciągania węża.

Najczęstsze błędy użytkowników

• dobór złączki do średnicy wewnętrznej zamiast zewnętrznej przewodu,
• zastosowanie przewodu o innym wymiarze niż 8 mm zewnętrznie,
• dobór niewłaściwego rozmiaru gwintu,
• wsunięcie nierówno obciętego lub spłaszczonego końca przewodu,
• niedociśnięcie przewodu do wyczuwalnego oporu,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza zakresem temperatury od 0°C do +60°C,
• wyciąganie przewodu bez dociśnięcia pierścienia zwalniającego.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje rozgałęźnik wtykowy T 8 mm?
Rozgałęźnik pasuje do przewodów pneumatycznych PU, PA i PE o średnicy zewnętrznej 8 mm.

Czy wymiar 8 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku tej złączki wtykowej 8 mm oznacza średnicę zewnętrzną przewodu.

Jaki gwint ma ta złączka?
Produkt ma gwint zewnętrzny 3/8".

Czy gwint trzeba dodatkowo uszczelniać?
Gwint ma naniesioną powłokę teflonową, dlatego nie wymaga dodatkowego uszczelniania przy dokręcaniu.

Do czego służy rozgałęźnik typu T?
Służy do wykonania połączenia lub odgałęzienia w instalacji sprężonego powietrza z wykorzystaniem przewodu pneumatycznego 8 mm.

Jak zamontować przewód w złączce?
Równo obcięty koniec przewodu należy wsunąć w złączkę i docisnąć do wyczuwalnego oporu. Blokada uruchamia się automatycznie.

Jak wypiąć przewód z rozgałęźnika?
Aby wyjąć przewód, należy docisnąć pierścień zwalniający znajdujący się wokół przewodu i przytrzymać go podczas wyciągania węża.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 10 bar.
