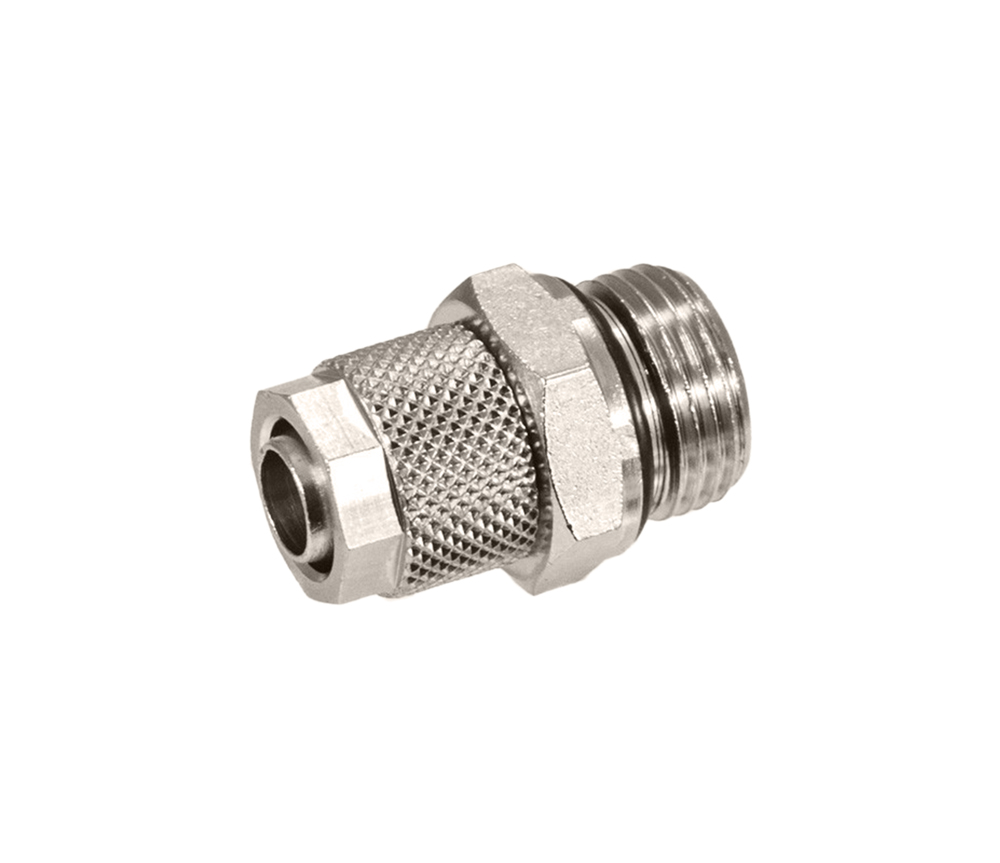

Złączka skręcana prosta z gwintem zewnętrznym 3/8" na wąż PU, PE, PA 12/10

Złączka skręcana prosta GZ 3/8" na wąż PU, PE, PA 12/10

Złączka skręcana prosta z gwintem zewnętrznym 3/8" na wąż PU, PE, PA 12/10 to element pneumatyczny przeznaczony do połączenia przewodu z gwintowanym gniazdem instalacji. Sprawdza się przy przewodach poliuretanowych, polietylenowych i poliamidowych o wymiarze 12/10 mm, czyli średnicy zewnętrznej 12 mm i średnicy wewnętrznej 10 mm.

Połączenie wykonuje się przez zaciśnięcie przewodu w złączce oraz wkręcenie gwintu zewnętrznego 3/8" w odpowiednie gniazdo gwintowane. Mosiądz niklowany, skręcana konstrukcja i uszczelnienie typu o-ring NBR pomagają uzyskać szczelne, stabilne połączenie w układzie sprężonego powietrza.

Najważniejsze zalety produktu

• przeznaczona do węży PU, PE i PA 12/10 mm,
• gwint zewnętrzny 3/8" do montażu w pasującym gnieździe gwintowanym,
• skręcana konstrukcja umożliwiająca mechaniczne zaciśnięcie przewodu,
• mosiądz niklowany o dobrej odporności na ścieranie, uderzenia i chemikalia,
• uszczelnienie o-ring NBR wspierające szczelność połączenia,
• praca ze sprężonym powietrzem przy ciśnieniu do 15 bar,
• zakres temperatury roboczej od -20°C do +80°C.

Gdzie sprawdzi się złączka skręcana prosta 3/8" na wąż 12/10?

• instalacje pneumatyczne ze sprężonym powietrzem,
• połączenia węży PU, PE i PA z elementami gwintowanymi,
• urządzenia ciśnieniowe i układy techniczne,
• roboty, maszyny pakujące i stanowiska montażowe,
• systemy smarowania oraz systemy pomiarowe,
• laboratoria, warsztaty, serwisy i zakłady produkcyjne,
• budowa maszyn oraz modernizacja instalacji przemysłowych.

Złączka skręcana prosta z gwintem zewnętrznym 3/8" sprawdzi się wtedy, gdy trzeba połączyć wąż pneumatyczny 12/10 mm z elementem instalacji wyposażonym w odpowiedni gwint wewnętrzny.

Podstawowe parametry techniczne

• typ produktu: złączka skręcana prosta,
• typ przyłącza gwintowanego: gwint zewnętrzny,
• rozmiar gwintu: 3/8",
• przeznaczenie przewodu: PU, PE, PA,
• średnica zewnętrzna węża: 12 mm,
• średnica wewnętrzna węża: 10 mm,
• materiał wykonania: mosiądz niklowany,
• uszczelnienie: o-ring NBR,
• medium: sprężone powietrze,
• ciśnienie robocze: maks. 15 bar,
• temperatura robocza: od -20°C do +80°C.

Co sprawdzić przed zakupem złączki skręcanej?

Przed zakupem upewnij się, że stosowany wąż ma wymiar 12/10 mm, czyli średnicę zewnętrzną 12 mm i średnicę wewnętrzną 10 mm. Sprawdź również, czy element instalacji ma gniazdo z gwintem wewnętrznym pasującym do gwintu zewnętrznego 3/8". Ważne jest także dopasowanie parametrów pracy układu do ciśnienia maksymalnego 15 bar i temperatury od -20°C do +80°C.

Dlaczego warto wybrać złączkę skręcaną z mosiądzu niklowanego?

Złączka skręcana prosta GZ 3/8" pozwala wykonać solidne połączenie przewodu pneumatycznego z elementem gwintowanym instalacji. Skręcany zacisk przewodu jest praktyczny tam, gdzie liczy się pewne osadzenie węża oraz możliwość pracy z przewodami PU, PE lub PA.

Mosiądz niklowany dobrze sprawdza się w osprzęcie pneumatycznym, a uszczelnienie NBR pomaga ograniczyć ryzyko nieszczelności na połączeniu gwintowanym. To dobry wybór do budowy, modernizacji i naprawy układów sprężonego powietrza.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Najważniejsze jest dopasowanie wymiaru węża i gwintu. Ten model jest przeznaczony do węży PU, PE i PA 12/10 mm oraz do gniazd z gwintem wewnętrznym pasującym do gwintu zewnętrznego 3/8".

Jak zamontować złączkę skręcaną?

Końcówka węża powinna być równo docięta i czysta. Wąż należy osadzić w złączce, dokręcić element zaciskowy, a następnie wkręcić złączkę w przygotowane gniazdo gwintowane. Po uruchomieniu instalacji sprawdź szczelność połączenia.

Najczęstsze błędy użytkowników

• dobór złączki do węża o niewłaściwej średnicy,
• pomylenie średnicy zewnętrznej i wewnętrznej węża,
• montaż przewodu z nierówno dociętą końcówką,
• dobór nieodpowiedniego rozmiaru gwintu,
• praca poza dopuszczalnym zakresem ciśnienia lub temperatury,
• brak kontroli szczelności po pierwszym uruchomieniu instalacji.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje złączka skręcana prosta 3/8"?
Złączka pasuje do węży PU, PE i PA 12/10 mm, czyli przewodów o średnicy zewnętrznej 12 mm i średnicy wewnętrznej 10 mm.

Jaki gwint ma ta złączka?
Produkt ma gwint zewnętrzny 3/8".

Z jakiego materiału wykonano złączkę?
Złączka jest wykonana z mosiądzu niklowanego.

Jakie medium obsługuje złączka?
Złączka jest przeznaczona do pracy ze sprężonym powietrzem.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 15 bar.

Jakie uszczelnienie zastosowano w złączce?
Złączka posiada uszczelnienie typu o-ring NBR.

Czy złączka pasuje do węży poliamidowych?
Tak, produkt jest przeznaczony do przewodów poliuretanowych PU, polietylenowych PE oraz poliamidowych PA.
