Złączka wtykowa prosta na wąż 6 mm z gwintem wewnętrznym 1/4"

Złączka wtykowa prosta na wąż 6 mm z gwintem wewnętrznym 1/4"

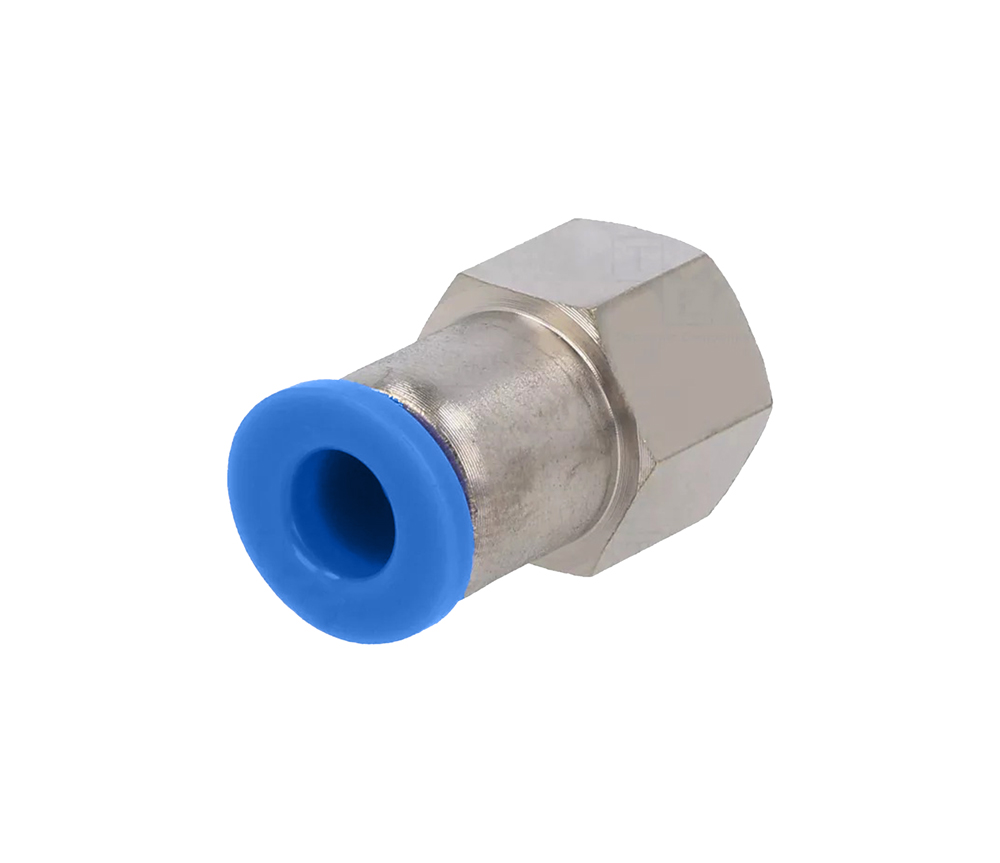

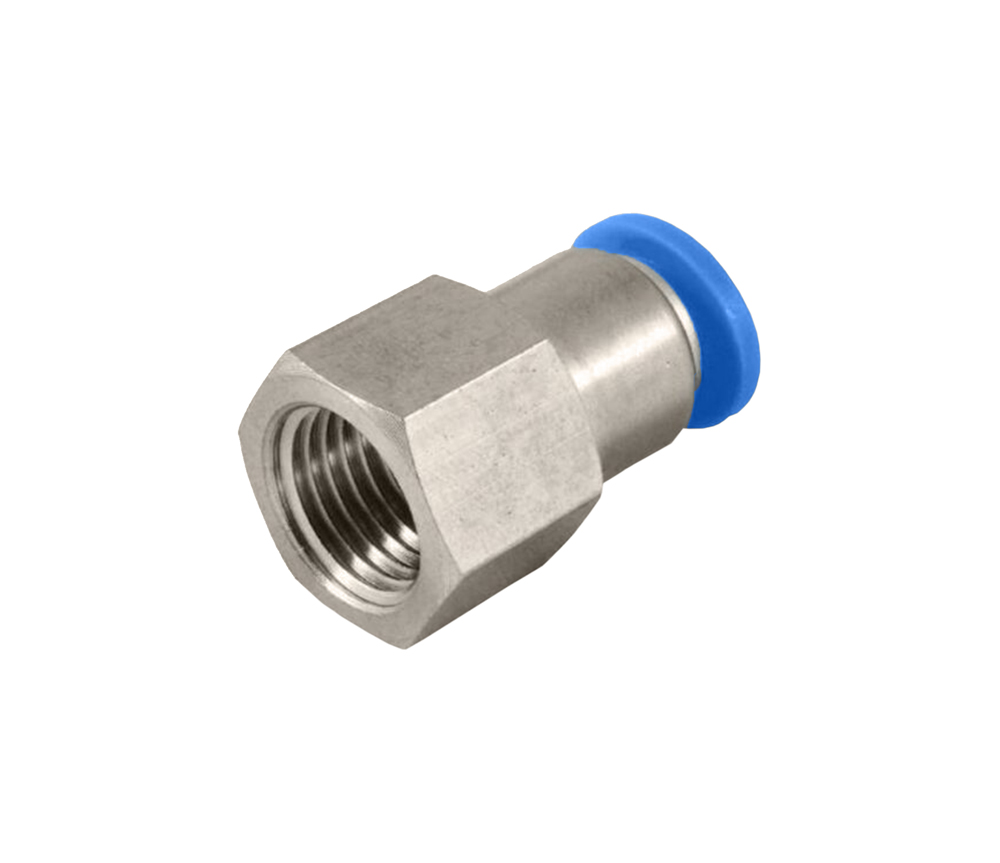

Złączka wtykowa prosta na wąż 6 mm z gwintem wewnętrznym 1/4" to element pneumatyczny przeznaczony do szybkiego podłączenia elastycznego przewodu PU, PA lub PE do gwintowanego elementu instalacji sprężonego powietrza. Produkt pasuje do przewodu o średnicy zewnętrznej 6 mm, dlatego przy doborze należy sprawdzić wymiar zewnętrzny węża, a nie jego średnicę wewnętrzną.

Połączenie przewodu odbywa się bez użycia narzędzi. Równo obcięty, wyrównany i niespłaszczony koniec węża należy wsunąć w otwór złączki do wyczuwalnego oporu. Automatyczna blokada utrzymuje przewód w złączu, a wypięcie jest możliwe po naciśnięciu i przytrzymaniu pierścienia zwalniającego.

Najważniejsze zalety produktu

• prosta złączka wtykowa do przewodu pneumatycznego o średnicy zewnętrznej 6 mm,
• gwint wewnętrzny 1/4" do montażu na odpowiednim gwincie zewnętrznym,
• przeznaczona do przewodów poliuretanowych PU, poliamidowych PA i polietylenowych PE,
• szybki montaż przewodu przez wciśnięcie w otwór złączki,
• automatyczna blokada przewodu po wsunięciu w złącze,
• odblokowanie przewodu po dociśnięciu pierścienia zwalniającego,
• eliptyczny kształt pierścienia ułatwiający wypinanie przewodu w ciasnych miejscach,
• korpus z tworzywa PBT i elementy metalowe z mosiądzu niklowanego.

Gdzie sprawdzi się złączka wtykowa prosta 6 mm GW 1/4"?

• instalacje pneumatyczne ze sprężonym powietrzem,
• podłączanie przewodów PU, PA i PE o średnicy zewnętrznej 6 mm,
• łączenie przewodu z zaworem, rozdzielaczem, siłownikiem lub aparaturą pneumatyczną,
• maszyny produkcyjne, montażowe i pakujące,
• roboty, urządzenia ciśnieniowe i układy techniczne,
• systemy smarowania oraz systemy pomiarowe,
• warsztaty, serwisy, laboratoria i zakłady produkcyjne,
• modernizacja oraz naprawa układów sprężonego powietrza.

Złączka wtykowa prosta na wąż 6 mm z gwintem wewnętrznym 1/4" sprawdzi się wtedy, gdy potrzebne jest szybkie, szczelne i uporządkowane podłączenie przewodu pneumatycznego do elementu z gwintem zewnętrznym.

Podstawowe parametry techniczne

• typ produktu: złączka wtykowa prosta / złącze pneumatyczne proste,
• przeznaczenie: przewód pneumatyczny o średnicy zewnętrznej 6 mm,
• typ przyłącza gwintowanego: gwint wewnętrzny,
• rozmiar gwintu: 1/4",
• zalecane przewody: poliuretan PU, poliamid PA, polietylen PE,
• materiał korpusu: tworzywo PBT,
• elementy metalowe: mosiądz niklowany,
• sposób podłączenia przewodu: połączenie wtykowe,
• blokada przewodu: automatyczna po wsunięciu węża,
• odblokowanie przewodu: po dociśnięciu pierścienia zwalniającego,
• maksymalne ciśnienie robocze: 10 bar,
• temperatura robocza: od 0°C do +60°C,
• medium: sprężone powietrze,
• zgodność: PED 2014/68/UE oraz RoHS 2011/65/UE,
• kategoria: akcesoria pneumatyczne / złączki wtykowe.

Co sprawdzić przed zakupem złączki wtykowej?

Przed zakupem upewnij się, że przewód ma średnicę zewnętrzną 6 mm, a element instalacji ma gwint zewnętrzny pasujący do gwintu wewnętrznego 1/4". W złączkach wtykowych do przewodów PU, PA i PE kluczowy jest wymiar zewnętrzny przewodu, ponieważ to on odpowiada za prawidłowe osadzenie w mechanizmie blokującym.

Dlaczego warto wybrać złączkę wtykową z gwintem wewnętrznym 1/4"?

Złączka wtykowa prosta 6 mm GW 1/4" skraca czas montażu przewodu pneumatycznego i pozwala uniknąć stosowania dodatkowych narzędzi przy podłączaniu węża. To praktyczny element do budowy, rozbudowy i serwisowania instalacji sprężonego powietrza.

Korpus z tworzywa PBT zapewnia trwałość w typowych warunkach eksploatacyjnych, a mosiądz niklowany zwiększa odporność metalowych części na korozję i ogranicza gromadzenie się zabrudzeń. Prosta konstrukcja ułatwia prowadzenie przewodu w instalacji i pozwala wykonać estetyczne, zwarte połączenie.

Dobór, montaż i użytkowanie

Jak dobrać złączkę do przewodu?

Dobierz złączkę do średnicy zewnętrznej przewodu oraz rozmiaru gwintu w elemencie instalacji. Ten model jest przeznaczony do przewodów PU, PA i PE o średnicy zewnętrznej 6 mm oraz do elementów z gwintem zewnętrznym pasującym do gwintu wewnętrznego 1/4".

Jak zamontować przewód w złączce?

Końcówka przewodu powinna być równo obcięta, czysta i nie spłaszczona. Wsuń przewód w otwór złączki i dociśnij do wyczuwalnego oporu. Po uruchomieniu instalacji sprawdź szczelność połączenia. Aby wyjąć przewód, dociśnij pierścień zwalniający i przytrzymaj go podczas wyciągania węża.

Najczęstsze błędy użytkowników

• dobór złączki do średnicy wewnętrznej zamiast zewnętrznej przewodu,
• zastosowanie przewodu o innym wymiarze niż 6 mm zewnętrznie,
• dobór niewłaściwego rozmiaru lub typu gwintu,
• wsunięcie nierówno obciętego albo spłaszczonego końca przewodu,
• niedociśnięcie przewodu do wyczuwalnego oporu,
• praca powyżej maksymalnego ciśnienia 10 bar,
• użytkowanie poza zakresem temperatury od 0°C do +60°C,
• wyciąganie przewodu bez dociśnięcia pierścienia zwalniającego.

FAQ – najczęściej zadawane pytania

Do jakiego węża pasuje złączka wtykowa prosta 6 mm?
Złączka pasuje do przewodów pneumatycznych PU, PA i PE o średnicy zewnętrznej 6 mm.

Czy wymiar 6 mm oznacza średnicę wewnętrzną przewodu?
Nie. W przypadku tej złączki wtykowej 6 mm oznacza średnicę zewnętrzną przewodu.

Jaki gwint ma ta złączka?
Produkt ma gwint wewnętrzny 1/4".

Do czego służy gwint wewnętrzny w tej złączce?
Gwint wewnętrzny 1/4" umożliwia montaż złączki na odpowiednim elemencie z gwintem zewnętrznym.

Jak zamontować przewód w złączce?
Równo obcięty koniec przewodu należy wsunąć w złączkę i docisnąć do wyczuwalnego oporu. Blokada uruchamia się automatycznie.

Jak wypiąć przewód ze złączki?
Aby wyjąć przewód, należy docisnąć pierścień zwalniający znajdujący się wokół przewodu i przytrzymać go podczas wyciągania węża.

Jakie ciśnienie robocze ma złączka?
Maksymalne ciśnienie robocze wynosi 10 bar.

Jaka jest temperatura pracy złączki?
Temperatura robocza wynosi od 0°C do +60°C.
